產品詳情
一 ﹑火花機基本型號及參數：
| 規格/參數 | YH350 | YH450 | YH540 | YH650 | YH750 |
| 行程 | X=350 Y=250 Z=200 Z1=180 |
X=450 Y=350 Z=200 Z1=210 |
X=500 Y=400 Z=200 Z1=250 |
X=600 Y=500 Z=250 Z1=350 |
X=700 Y=500 Z=250 Z1=350 |
| 工作臺尺寸 | 650×320 | 750×400 | 850×450 | 1000×550 | 1200×550 |
| 最大電極重量 | 120 | 150 | 180 | 200 | 300 |
| 最大工件重量 | 800 | 1000 | 1200 | 1500 | 2000 |
| 最大工作尺寸 | 840×550×530 | 1050×650×560 | 1120x710×620 | 1360×820x630 | 1650×900x750 |
| 油槽外徑尺寸 | 1140×640×420 | 1240×720×420 | 1380×760×520 | 1580×870×550 | 1900×1000×600 |
二、機械特性：
1.本機結構均經電腦抗拉、抗壓、反應力等分析設計，永保機械精密度。
2、鑄件采用FC—35樹脂砂鑄造，經自然風花及各種處理，堅久耐用 ，精度不變。
3、機械設計使用電腦（CAD)輔助設計，持久加工機體結構不變型，確保加工精度
4、滑軌采用V型與平面設計，于重壓下滑動輕巧，精度特佳。
5、工作臺面經高波熱處理研磨，表面不易磨損。
6、X、Y軸均采用進口或同級雙螺母滾珠螺桿，傳動輕巧，使用方便。
7、主軸采用線性滑軌，永保精密度及其耐用性。
8、拖板采用進口“鐵弗龍”導軌貼面。

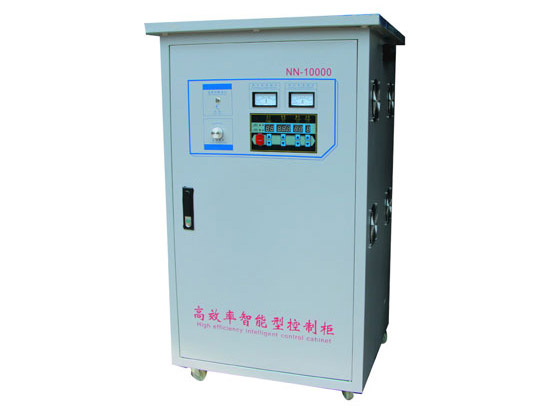

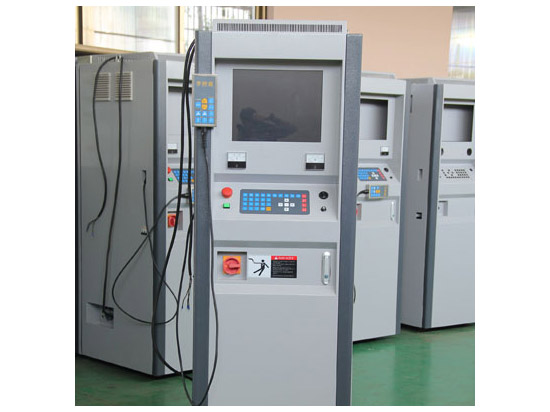

三 ﹑配電箱技術指標:
最大工作電流≥60A 最大電力消耗≤6KVA 最大加工速度≥450mmз/min
最小電極消耗≤0.3% 最細表面粗糙度Ra≤0.3µm 輸出電壓90-260V
17寸名牌液晶顯示器 臺灣工控計算機 臺灣進口專用線路板及全球知名品牌電子元器件。
四﹑ 火花機機臺標準配置如下:
1．Z軸采用瑞士產或同等級線性滑軌，日本NSK精密級軸承。
2．臺灣C7級X﹑Y滾珠絲桿,高精密Z軸塑鋼絲桿。
3．日本原裝"三洋"伺服馬達。W軸減速馬達(1:25 60W或90W)。
4．臺灣進口精密手輪﹑刻度盤組、電極夾頭、格蘭富抽油馬達。
5．石英燈﹑滅火器、液面開關、門封條、油喉、高壓油管、壓力表等均為臺灣進口。
6．精密光學尺(三軸) 。
7．進口濾網:2只
8．機床油漆為汽車漆，結實耐用美觀漂亮不褪色。
